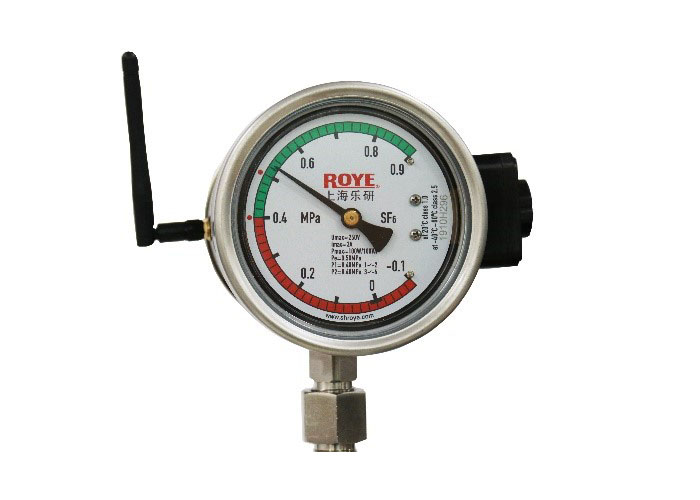

RDM無源無線遠傳SF6氣體密度繼電器

RDM無源無線遠傳SF6氣體密度繼電器(以下簡稱繼電器)主要用于控制和監視密封容器中SF6氣體的密度。一般應用在SF6高壓開關、氣體絕緣設備(GIS)、和互感器上、且適合戶外惡劣的環境。該繼電器有多組機械觸點,可以在壓力到達報警、閉鎖或超壓的狀態,及時通過二次回路上報告警信息。同時該繼電器還具有無線數據通訊功能,可將壓力、溫度、密度等數據通過無線組網通訊上傳到后臺。 在線監測后臺通過大數據分析,可有效分析判斷設備漏氣趨勢及漏氣率,提前發現設備出現異常情況,從而保障電氣設備和變電站整套系統的安全運行。真正實現變電站、尤其是無人值班站的電氣設備的在線監測。本產品結構外形小巧、測量精度高、抗干擾能力強、性能可靠、現場安裝使用方便。安裝方便,采用無源方式,解決現場取電困難問題。

  • 產品類別: 高壓密度繼電器

n    能夠真實、準確反映SF6電氣設備內部的壓力、溫度、及密度值;

n 機械及電子一體化設計、集成度高、體積小,便于現場安裝維護;

n 無線數據傳輸:支持Lora、4G/5G等無線通訊方式;

n 內置低功耗數據傳輸模塊,低功耗、高靈敏度、遠距離、高抗干擾能力;

n 滿足國網輸變電設備物聯網微功率無線網通信協議;

n 多重密封技術,保證長期無泄露;



設備

名稱

參數









機械控制部分

顯示范圍

-0.1MPa0.9MPa(表壓)

01.0MPa(絕壓)

精確度等級(顯示和接點)

1.0/1.6級(at20℃)

正常工作環境沖擊等級

50g,11ms(斷路器氣室);30g,7ms(其它氣室)

接點電阻

在常溫、最低溫度和最高溫度時,儀表的接點接通后其直流電阻值都應不大于1W

絕緣強度

能承受(4560HZ的正弦波電壓,2kV歷時1min的耐壓試驗,試驗中漏電電流應不大于0.5mA。

密封性能

1×10-8 mbar·l/s

工作環境

溫度范圍:-30+70℃(低溫時-40+60℃)

相對濕度:≤95%RH

防護等級

IP65

接點數量

最多4對

充油

可選









電子遠傳部分

壓力測量范圍

-0.1MPa~0.9MPa(表壓)

0~1.0MPa(絕壓)

壓力測量準確度

±0.5%F.S.

溫度測量范圍

-40~+80℃,(低溫時-60~+80℃)

溫度測量準確度

±1℃

密度范圍

-0.1MPa~0.9MPa(表壓)

0~1.0MPa(絕壓)

密度準確度

±1%F.S.

測量一致性

電子與機械測量結果偏差≤1.6級

通信方式

Lora、4G/5G無線通訊

通信協議

符合Q/GDW 12020-2019《輸變電設備物聯網微功率無線網通信協議》、國網輸變電物聯網標準通信協議和《智慧變電站技術規范第4部分:數字化遠傳表計》要求。

抗電磁干擾性能

GB/T 17626 《電磁兼容 試驗和測量技術》 Ⅲ級
